Project1
Burn In Boards
Project1
HIGH DENSITY INTERCONNECT BOARDS

13 Varying Levels of Depth with Back Drill
I 6.35 mm Thickness I 30 layers
Hole Pitch 0.8 mm
N4000-13SI (NELCO) + FR4 High Tg
Minimum Drill Dia 0.3 mm I Aspect Ratio 21:2
Immersion Gold Finish I Dimensions 59.5 x 109.5 mm

Project1

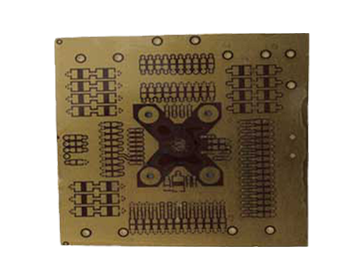

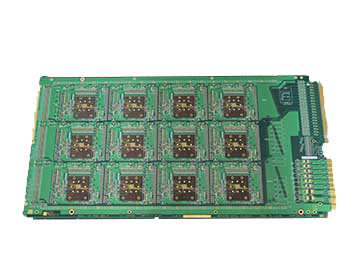

0.4 mm Pitch Burn in Board

1.57 mm Thickness I 10 layers I Polyimide
Minimum Drill Dia 0.15 mm
Hole Pitch 0.4 mm
Electrolytic Gold Finish
Dimensions 605.9 x 313.1 mm

Project1

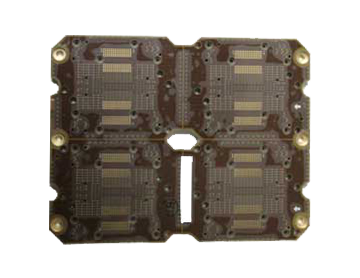

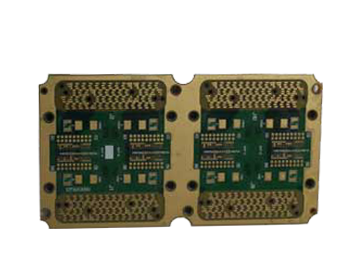

HIGH DENSITY INTERCONNECT BOARDS

Interstitial Via Hole (IVH) Board, 1 to 38 Layers & 39 to 54 Layers , HPL
5.25 mm Thickness I 54 layers I Hole Pitch 0.8 mm
N4000-13SI (NELCO) + FR4 High Tg
Minimum Drill Dia 0.3 mm I Aspect Ratio 17:5
Immersion Gold Finish I Hole Pitch 0.8 mm
Dimensions 99 x 126 mm

Project1

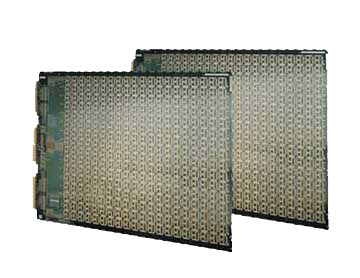

Burn In Boards

4 to 22 Layers
FR-4, polyimide, FR-4 High Tg, BT-Resin
0.3 to 2.4 Thickness
Min Hole Dia. 0.15 mm
Gold Fingers & Electroless Gold Plating
Hole Pitch 0.4 mm

Project1
Burn In Boards
Project1

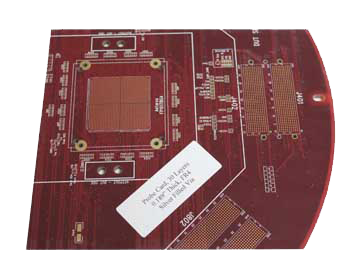

Probe Card

0.189” Thickness I 30 layers I FR4
Silver Filled Via

Project1

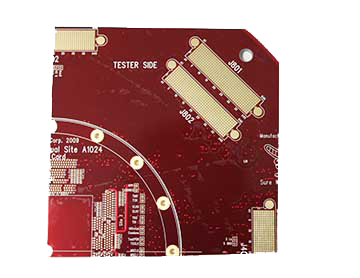

Probe Card (Solder mask Red)

4.75 mm Thickness I 24 layers I
FR4 I Aspect Ratio 15:8
Minimum Drill Dia. 0.3 mm
Hole Pitch 1.0 mm
Immersion Gold Finish

Project1

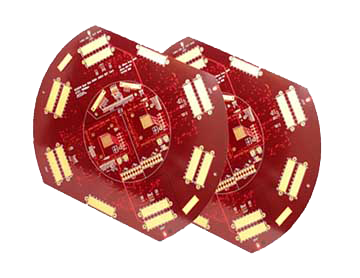

Probe Card

14 to 52 Layers
FR4 & FR4 High Tg
4.8 to 6.5 Thickness
Min Hole Dia. 0.30 mm
Hard Gold & Electroless Gold Plating

Project1

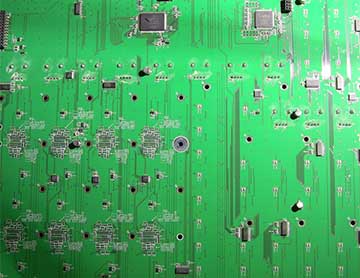

Back Plane Board
Project1

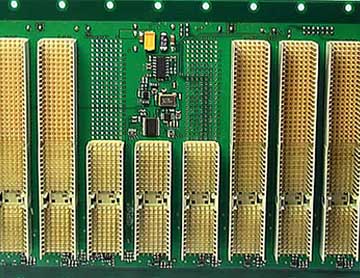

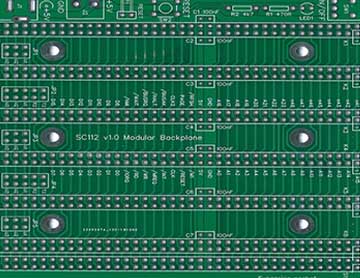

Back Plane Board
Project1
Back Plane Board
Project1

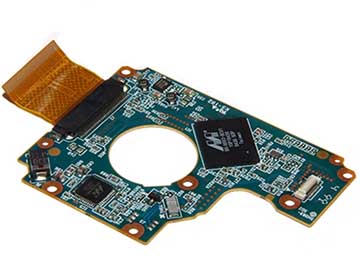

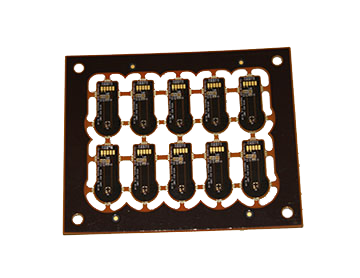

FLEX PCB BOARDS
Project1

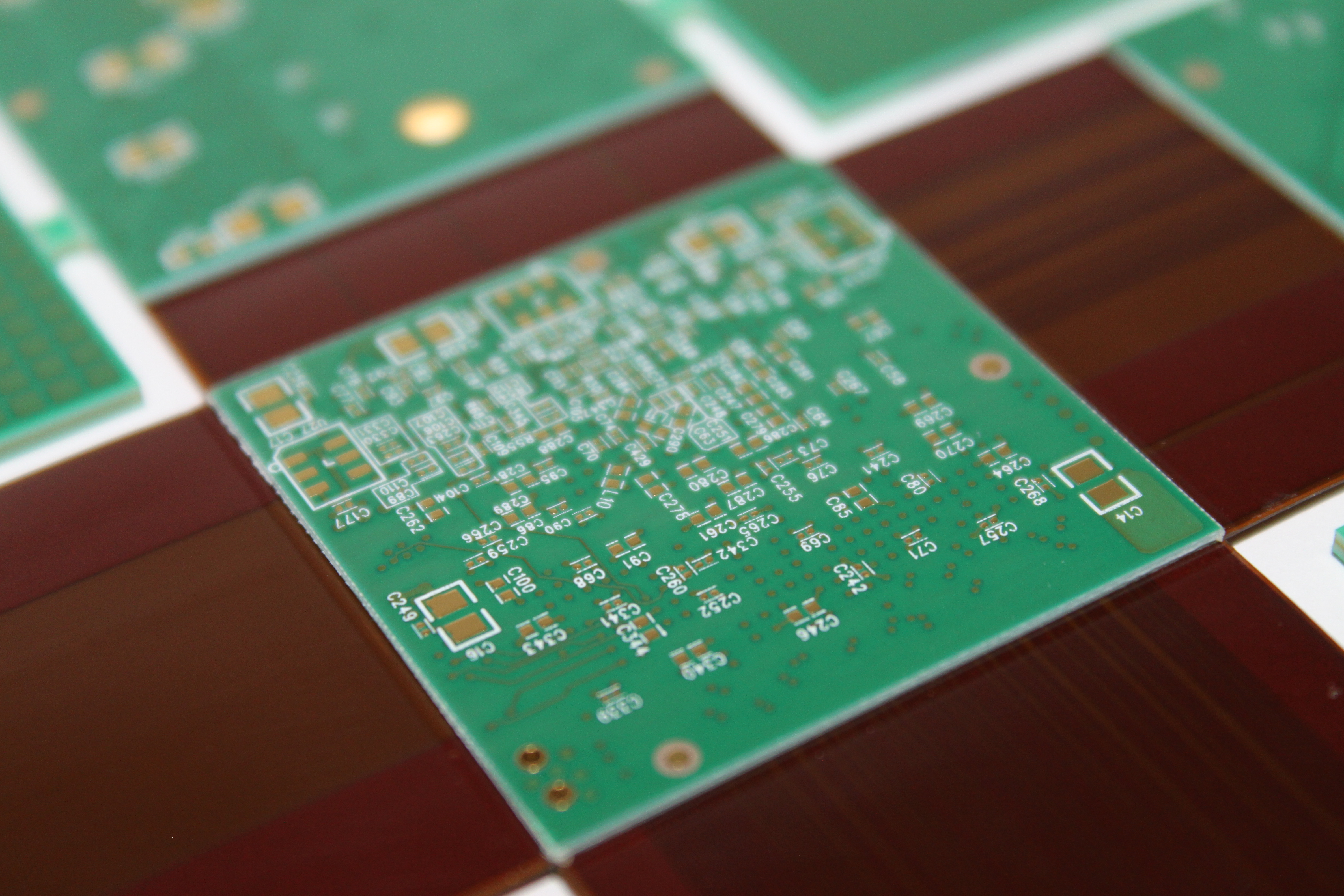

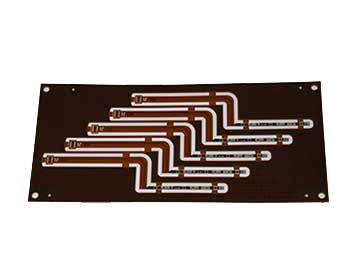

FLEX PCB BOARDS
Project1
FLEX PCB BOARDS
Project1
FLEX PCB BOARDS
Project1
RF & MICROWAVE PCB BOARDS
COMING SOON
Project10
RF & MICROWAVE PCB BOARDS
COMING SOON
Project1
RF & MICROWAVE PCB BOARDS
COMING SOON
